壓鑄鋁合金熔煉是壓鑄生產(chǎn)過程中的一個(gè)重要工序, 熔煉工藝控制不嚴(yán), 會(huì)造成鋁(簡(jiǎn)稱：Al)液含渣量及含氣量增多, 并且會(huì)使化學(xué)成分產(chǎn)生變化, 導(dǎo)致鑄件產(chǎn)生針孔、氧化夾渣、縮松和化學(xué)成分不合格, 影響鑄件品質(zhì)。壓鑄鋁合金在熔煉過程中容易吸氣氧化, 在連續(xù)熔化過程中, 會(huì)在Al液表面及內(nèi)部產(chǎn)生氧化夾渣。熔煉原料分為Al錠和回爐料, 回爐料含渣量高于Al錠, 熔煉后Al液內(nèi)氧化渣會(huì)相應(yīng)增加。氧化渣容易被Al液內(nèi)的氣體吸附, 造成氣體不易從Al液中析出。由于Al液中氣體及氧化夾雜的存在, 導(dǎo)致在壓鑄件中產(chǎn)生縮孔、氣孔、夾渣等缺陷。優(yōu)質(zhì)的Al液應(yīng)具有化學(xué)成分合格、氣體及氧化夾雜物含量低、鑄造性能良好、鑄件力學(xué)性能符合要求等特點(diǎn)。從熔煉過程中影響Al液質(zhì)量的主要環(huán)節(jié)入手, 通過對(duì)各個(gè)環(huán)節(jié)工藝的效果進(jìn)行試驗(yàn), 確定各個(gè)熔煉環(huán)節(jié)最佳的工藝參數(shù), 有效提高Al液品質(zhì), 從而滿足壓鑄件的生產(chǎn)需求。
圖文結(jié)果

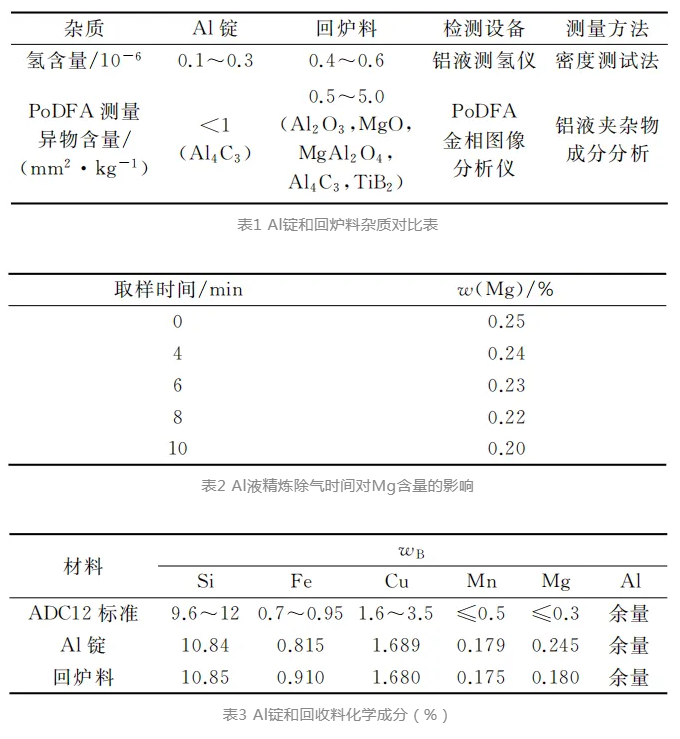

Al液中存在的夾雜物種類很多, 除了爐體本身材料脫落外, 大部分來源于回爐料。回爐料在放置及熔化過程中會(huì)形成氧化鋁、氧化鎂等氧化物夾雜物。由于回爐料不能做到絕對(duì)清潔, 同時(shí)澆口、不合格壓鑄件等表面會(huì)粘附油狀物且比較潮濕, 在熔化過程中, 會(huì)產(chǎn)生大量煙氣、水氣, 這是氫氣的主要來源。經(jīng)對(duì)同一爐內(nèi)熔煉前Al錠及鑄造后回爐料密度測(cè)試及金相分析 (見表1) , 發(fā)現(xiàn)回爐料內(nèi)氫含量及夾雜物明顯增多。

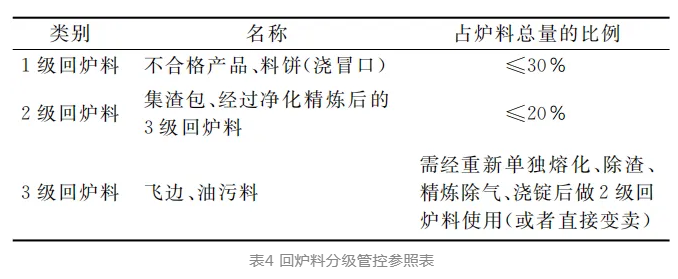

鋁合金在壓鑄生產(chǎn)過程中, 由于需要對(duì)壓射沖頭進(jìn)行潤(rùn)滑, 潤(rùn)滑介質(zhì)為沖頭潤(rùn)滑油或者潤(rùn)滑顆粒。壓鑄完成后, 大部分的沖頭潤(rùn)滑殘留物積聚在料餅表面, 形成夾雜物。在回爐料中有一部分是加工后的廢品, 其表面含有切屑液及油污的殘留成分, 熔化過程中, 殘留的切屑液和油污經(jīng)過高溫加熱, 產(chǎn)生大量的煙氣、水氣, 加速了Al液的吸氣以及氧化夾雜產(chǎn)生。為保證Al液品質(zhì), 建議回爐料占比見表4。根據(jù)以上試驗(yàn)數(shù)據(jù)分析, 回爐料不僅導(dǎo)致Al液中夾雜物增多以及化學(xué)成分變化, 而且由于夾雜物增多, 也會(huì)影響鑄件的力學(xué)性能;在壓鑄充填過程中還會(huì)影響Al液的流動(dòng)性, 導(dǎo)致諸多壓鑄缺陷產(chǎn)生。所以在日常熔化過程中, 既要考慮到熔煉成本, 又要保證Al液的質(zhì)量, 根據(jù)產(chǎn)品需求必須對(duì)回爐料進(jìn)行分級(jí)并合理按所需比例使用。

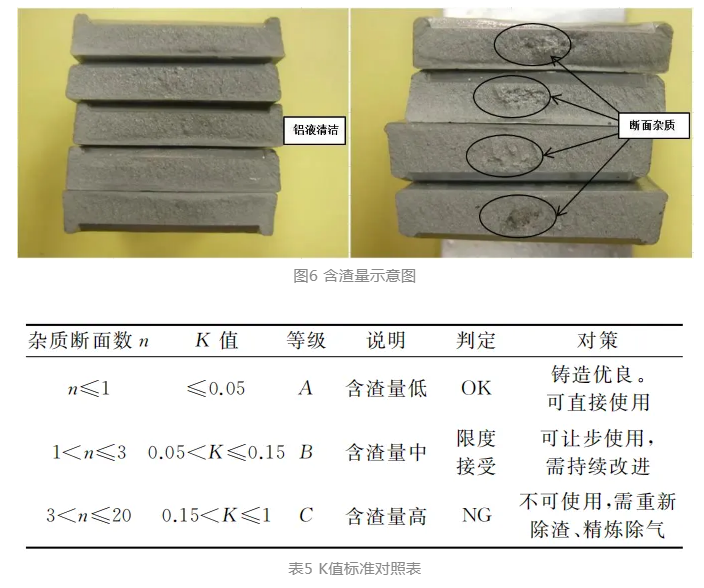

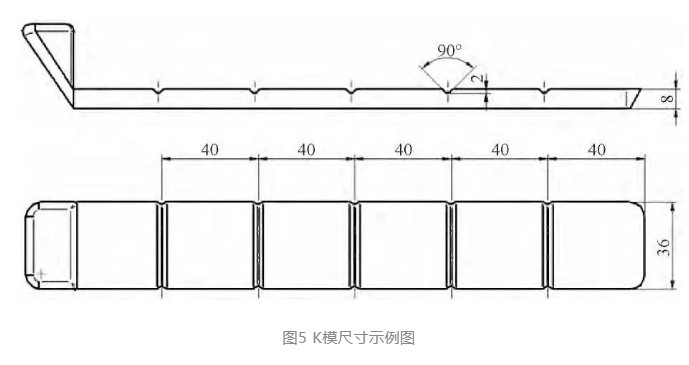

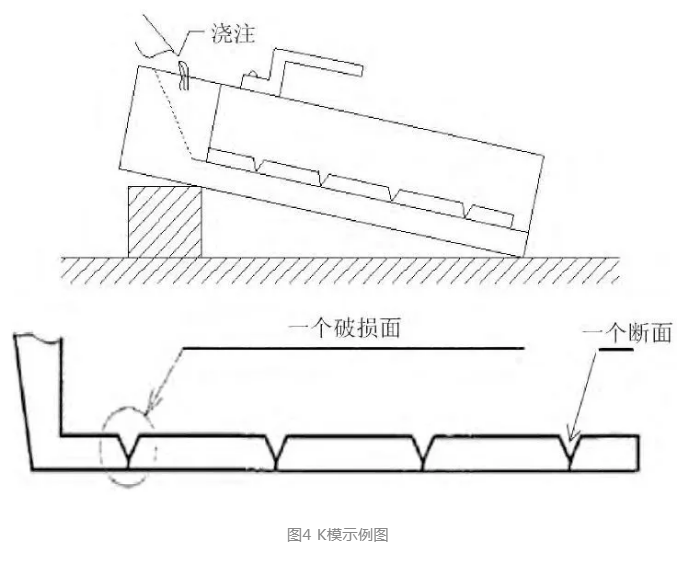

(1) K模模具準(zhǔn)備K模清潔1次/班, 并均勻噴涂模劑涂料打底;K模預(yù)熱30～60min;其底面與地面末端夾角為30°～45°, 方便Al液導(dǎo)入、氣體排出。(2) K模尺寸 (見圖5) 及試樣澆注：①用勺子舀Al液, 勺子倒入K模時(shí)不得澆注過快以免堵塞澆料口, 導(dǎo)致K模內(nèi)氣體無法從澆料口排出, 保持勻速直至澆滿; ②待冷卻8～10s將K模試樣取出, 按照此方式連續(xù)澆注5模試樣; ③K模澆注前:Al液必須經(jīng)過旋轉(zhuǎn)除氣機(jī)除渣除氣完成后進(jìn)行, 澆包內(nèi)浮渣清理干凈; ④等待K模試樣自然冷卻或者水冷后擦干試樣表面殘留水分, 將每根K模試樣按照折斷線位置均勻敲成4小段, 并整齊碼放一起, 共計(jì)5組。

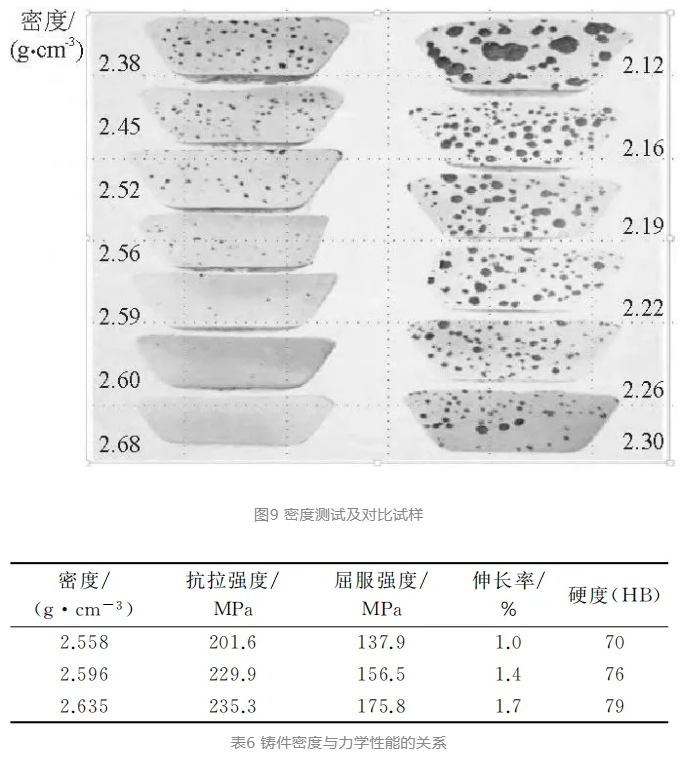

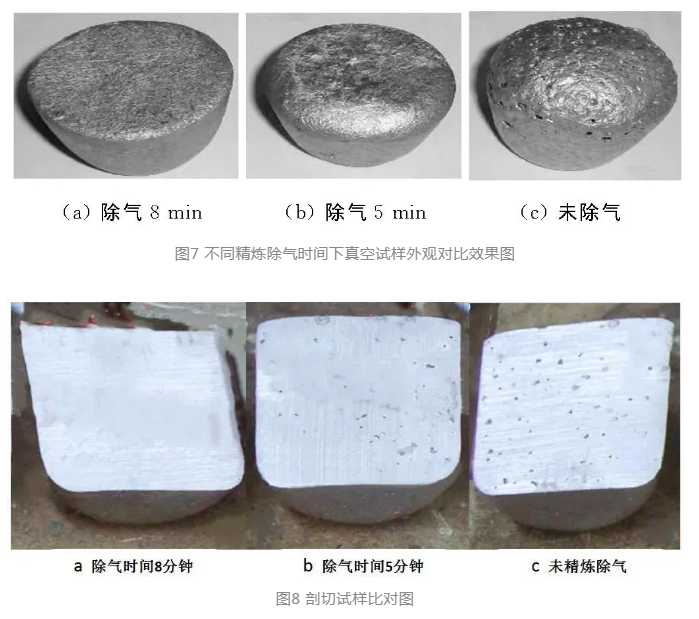

試樣在半凝固狀態(tài)下放入密閉的空間, 然后對(duì)其進(jìn)行抽真空, 待試樣在真空容器內(nèi)完全凝固, 得到的試樣通過觀察外觀, 對(duì)比標(biāo)樣得出Al液中的含氫量。試驗(yàn)時(shí), 取少量Al液倒入經(jīng)預(yù)熱的坩堝內(nèi), 立即 (小于10s) 放入密封的真空室內(nèi), 然后打開測(cè)氫儀真空泵, 真空室形成真空狀態(tài)。
結(jié)論

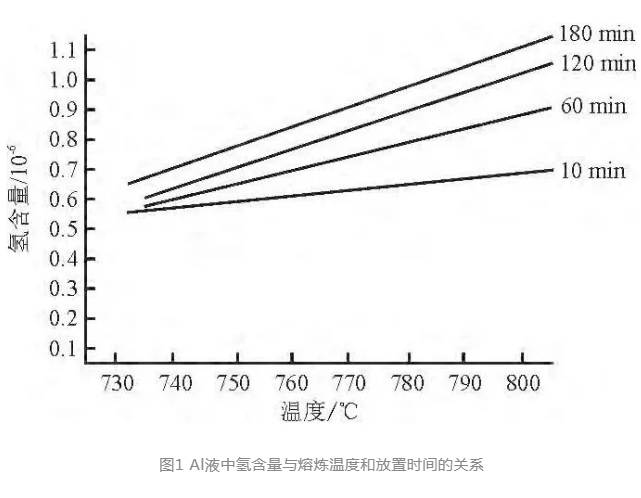

(2) Al液熔煉溫度保持在720～750℃可減少Al液的吸氣。

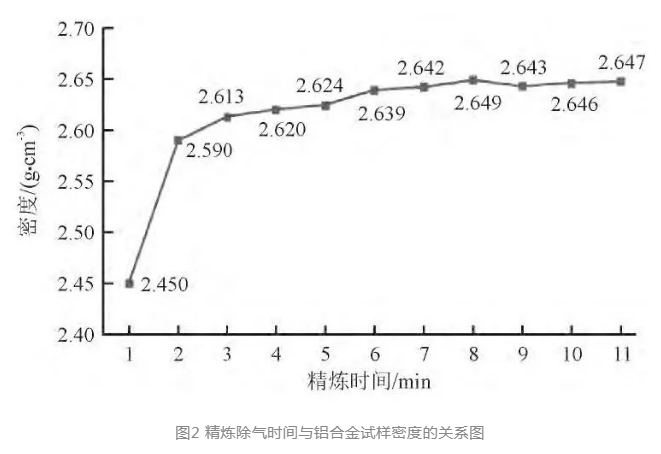

(3) 為保證精煉除氣效果, 鋁合金精煉除氣時(shí)間不得短于8min。

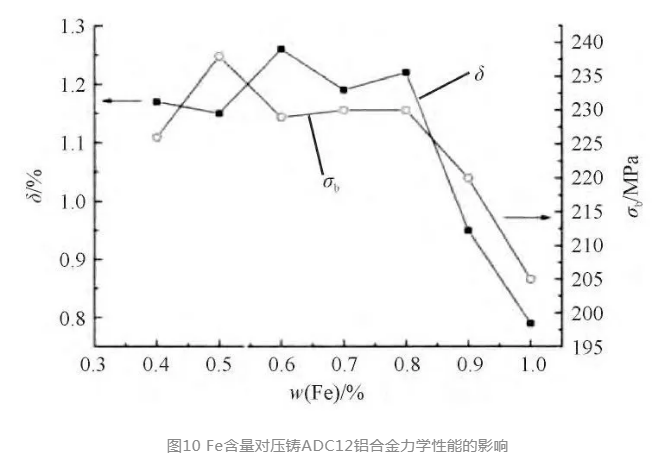

(4) ADC12鋁合金中Fe含量應(yīng)控制在0.70%～0.85%。
作者
王龍生 薛東慶 張慶昌
山東銀光鈺源輕金屬精密成型有限公司
本文來自：《特種鑄造及有色合金》雜志，《壓鑄周刊》戰(zhàn)略合作伙伴
